Steg 7: Koppla ihop och slutför

Sista steget! Nu ska du koppla ihop alla komponenter, snygga till kablarna och göra din GBIKE 1 redo för sin första tur.

Koppla ihop allt​

Identifiera kablarna​

Alla kablar och kontakter är märkta. Ta hjälp av märkningarna för att koppla rätt kabel till rätt uttag på kontrollern.

Typiska anslutningar:

  • Motor (tjock kabel, 3 faser + hallsensor) → Motoruttag på kontrollern
  • Gasreglage → Throttle-uttag
  • Tändningslås → Ignition/Key-uttag
  • Batteri → Batteriuttag (kopplas sist!)
Plug-and-play

Kontakterna är designade så att de bara passar i rätt uttag. Om det inte går att koppla in, tvinga inte, kontrollera att det är rätt kontakt.

Snygga till​

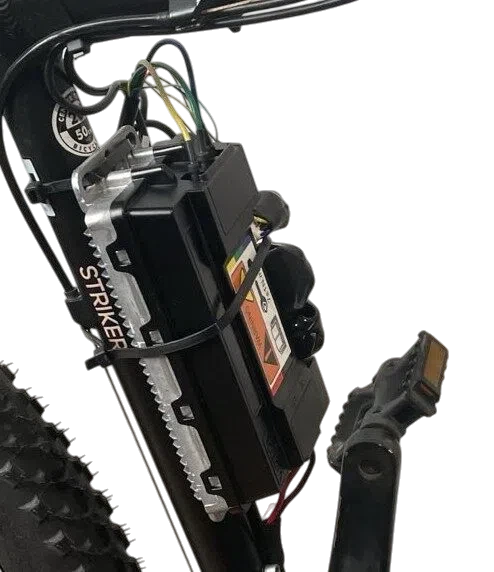

Sätt på kontaktskydden​

När alla kablar är inkopplade, sätt på plastlocken/skydden över kontakterna på kontrollern. Detta skyddar mot smuts och kontakt med strömförande saker.

Kontaktskydd

Buntbanda kablarna​

Buntbanda ihop alla lösa kablar och fäst dem längs ramen.

Tips:

  • Undvik att kablar hänger löst där de kan fastna i hjul eller kedja
  • Lämna lite slack vid styret så kablarna inte sträcks när du svänger
  • Göm kablarna längs ramrören för ett snyggt utseende

Sätt igång din GBIKE 1!​

Allt är monterat och ihopkopplat. Dags för det roliga!

Montera batteriet​

Skjut på batteriet på fästplattan tills det klickar i.

Ett litet "klick" är normalt

Du kan höra ett litet elektriskt klick när batteriet ansluts. Det är helt normalt och beror på att systemet får ström.

Lås batteriet​

Lås batteriet med nyckeln så det sitter säkert.

Slå på tändningen​

Vrid tändningslåset till höger för att sätta på systemet.

Redo!​

Din GBIKE 1 är nu igång och redo för sin första testtur!

Checklista före första turen​

Gå igenom följande innan du ger dig ut:

  • Momentarmar: Sitter de säkert? Är slangklämmorna åtdragna?
  • Hjulbultar: Är de ordentligt åtdragna på båda sidor?
  • Bromsar: Fungerar båda bromsarna? Tar de ordentligt?
  • Däcktryck: Är däcket pumpat till rätt tryck?
  • Kablar: Sitter alla kablar säkert? Hänger något löst?
  • Växlar: Fungerar växlarna korrekt?
  • Batteri: Sitter det låst? Är laddningsnivån tillräcklig?

✅ Grattis!​

Du har byggt klart din GBIKE 1! 🎉

Nästa steg:

Dela din build!

Tagga oss på sociala medier med din färdiga GBIKE 1. Vi älskar att se vad ni bygger!
