Momentarmar – säkerhet för navmotorer
En momentarm är en kritisk säkerhetskomponent för kraftfulla navmotorer. Den skyddar din cykelram och förhindrar att motorn roterar i dropouten – något som kan få allvarliga konsekvenser. Här går vi igenom vad en momentarm är, varför den behövs, fysiken bakom vridmomentet och hur du monterar den säkert.
Vad är en momentarm?

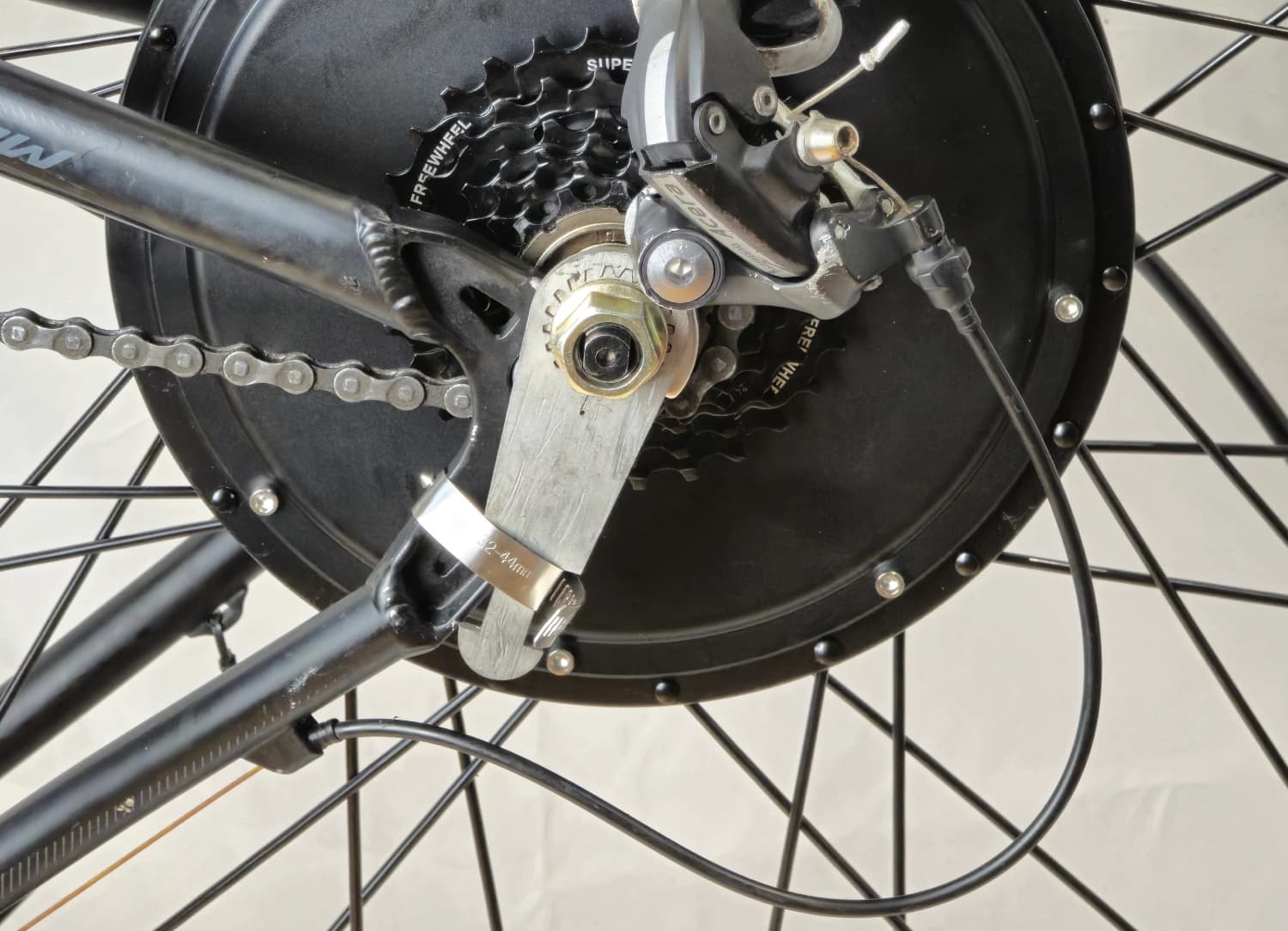

En momentarm (engelska: torque arm) är en separat metallkomponent som monteras på axeln hos en navmotor och överför motorns reaktionsmoment till cykelns ram eller gaffel. När motorn driver hjulet framåt uppstår ett lika stort men motsatt riktat vridmoment på motorhuset – detta kallas reaktionsmoment eller motmoment.
Utan en momentarm måste själva dropout-infästningen (där hjulaxeln sitter) ta upp hela detta reaktionsmoment. På lågeffektmotorer (under ~250 W) klarar dropouts ofta detta, men vid högre effekter – särskilt i moderna aluminium- eller kolfiberramar – kan krafterna överstiga materialets hållfasthet. Detta därför att dessa delar av ramen inte alls var menade av tillverkaren att ta upp sådana krafter.
Momentarmen fungerar som en säkerhetslänk mellan motoraxeln och ramen. Den är vanligtvis gjord av stål eller aluminium och monteras så att den fysiskt förhindrar att motorn roterar. På så sätt skyddas både dropouten/upphängningen och motorkablarna från skador.
Varför behövs momentarmar?
I takt med att navmotorer blivit kraftfullare har behovet av momentarmar ökat dramatiskt. När du gasar på en kraftfull navmotor – exempelvis en motor på 1000 W eller mer – utvecklar motorn höga vridmoment. Samtidigt utsätts motorhuset för ett motsatt vridmoment som försöker rotera det i motsatt riktning.
Många standardnavmotorer har en axel med frästa platta ytor (så kallade “flats”) som ska bita i dropouten och förhindra rotation. Men vid höga effekter eller på svagare material räcker inte detta:
- Aluminiumdropouts tenderar att spricka eller deformeras permanent vid höga belastningar.
- Fjädringsgafflar har ofta svagare dropouts än stela stålgafflar, vilket ökar risken för skador.
- Kolfiberramar kan få mikro-sprickor vid koncentrerade punktbelastningar, vilket äventyrar ramens strukturella integritet.
- Motorkablar riskerar att skadas eller slitas av om motorn börjar rotera, vilket i värsta fall kan leda till kortslutning eller att hjulet lossnar under färd.
I väldesignade specialmotorer kan vridmomenthantering ofta vara inbyggd i motordesignen genom bred flänsmontage eller andra mekaniska lösningar. Men för de flesta standardnavmotorer är en extern momentarm nödvändig för säker drift.
Varning
Att köra en kraftfull navmotor utan momentarm på en aluminiumram eller fjädringsgaffel är en säkerhetsrisk. Dropouten kan plötsligt ge vika, vilket kan leda till att hjulet lossnar eller att du tappar kontroll över fordonet.
Fysiken bakom vridmoment
För att förstå varför momentarmar är så viktiga behöver vi titta på fysiken bakom vridmoment (torque). Vridmoment definieras som kraft gånger hävarm:
Vridmoment (M)
\(M = F \cdot r\)
där F är kraften (N) och r är hävarmens längd (m). Enheten är newtonmeter (Nm).
När en navmotor driver hjulet framåt uppstår ett vridmoment på hjulet. Enligt Newtons tredje lag (actio = reactio) uppstår samtidigt ett lika stort men motsatt riktat reaktionsmoment på motorns stator, vilken är direkt kopplad till axeln.
Exempel: Kraftberäkning
Antag att en navmotor utvecklar 40 Nm vridmoment och har en axeldiameter på 12 mm (radie r = 6 mm = 0,006 m). Den kraft som verkar på dropouten blir då:
F = M / r = 40 Nm / 0,006 m ≈ 6667 N
Det motsvarar en belastning på cirka 680 kg som försöker pressa isär eller vrida dropouten!
I verkligheten fördelas kraften på båda dropout-sidorna (vänster och höger), men även hälften av denna kraft – cirka 340 kg per sida – är enormt för en tunn aluminiumdropout. För ännu kraftfullare motorer (100-200 Nm eller mer, GBIKE 1 producear över 150 Nm) blir belastningen ännu högre.
En momentarm tar upp detta motmoment som axeln applicerar, och fördelar sedan ut det en bit längre upp på ramen eller gaffeln, vilket i vanliga fall eliminerar risken för deformation eller brott.
Material och konstruktion
Momentarmar tillverkas vanligtvis av stål eller aluminium, där stål är styvare och tåligare men tyngre, medan aluminium är lättare men kräver tjockare dimensioner för samma hållfasthet.
Konstruktionsprinciper
- Montage på axeln: Momentarmen fästs på motoraxeln, antingen genom klämning runt axeln eller via axelns platta ytor. En säker klämning är avgörande – en lös momentarm kan inte överföra reaktionsmomentet effektivt.
- Fästpunkt på ramen: Andra änden av momentarmen fästs mot ramen eller gaffeln, ofta via en skruvförband eller klämma. Fästpunkten bör vara solid och inte belasta sårbara delar av ramen.
- Hävarmslängd: En längre momentarm ger lägre kraft i fästpunkten (eftersom M = F · r), vilket kan vara fördelaktigt för att inte överbelasta ramens fästpunkt. Men en alltför lång arm kan störa montering eller ge problem med markfrigång.
- Dubbelsidig vs enkelsidig: Vissa motorer drar nytta av momentarmar på båda sidor av hjulet för extra säkerhet, medan andra klarar sig med en enkelsidig arm. För mycket kraftfulla motorer (>2 kW) rekommenderas ofta dubbelsidig montering.
Tips vid val av momentarm
- Kontrollera att momentarmen passar din axeldiameter (ofta 12 mm eller 14 mm).
- Se till att fästpunkten på ramen är tillräckligt stark (helst metall, inte plastdelar).
- Välj en arm med tillräcklig tjocklek och styvhet för din motors effekt.
- Överväg dubbelsidig montering för motorer över 2000 W.
Montering och säkerhet
Korrekt montering av momentarmen är avgörande för att den ska fungera som tänkt. En felaktigt monterad momentarm kan glida, vilket gör den verkningslös, eller i värsta fall lossna och orsaka skador.
Monteringssteg (generellt)
- Förbered motoraxeln: Rengör axeln och se till att de platta ytorna (flats) är rena och fria från smuts eller fett.
- Montera hjulet i dropouten: Sätt in hjulet i dropouten.
- Placera momentarmen: Sätt momentarmen på axeln så att den sitter stadigt mot de platta ytorna under muttrar och brickor. Vissa armar har en klämskruv som ska dras åt hårt.
Här är det viktigt att du sätter momentarmen åt rätt håll. Tänk att axeln kommer vilja rotera i motsatt riktning hjulet, så montera den på ett sätt som kommer motverka detta. - Montera brickor och muttrar: Montera brickor och muttrar på axeln så att motorn sitter stadigt.
- Fäst momentarmens andra ände: Använd lämplig fästningsmetod för att fästa momentarmen mot ramen eller gaffeln.
- Kontrollera åtdragning: Dra åt alla skruvar enligt rekommenderat vridmoment. Överdimensionerad åtdragning kan skada gängor, medan för låg åtdragning gör att armen kan glida.
- Testa före körning: Lyft hjulet från marken och prova att gasa försiktigt. Kontrollera att motorn inte roterar i dropouten och att momentarmen sitter stadigt.
Säkerhetsvarning
Kontrollera regelbundet (efter varje 100–200 km eller efter hård körning) att momentarmen och alla skruvar fortfarande sitter åt ordentligt. Vibrationer kan få skruvar att lossa över tid, även med gänglåsning.
Vanliga monteringsmisstag
- För lös klämning på axeln: Om momentarmen inte sitter stadigt på axeln kan den glida, vilket gör den verkningslös.
- Fästpunkt på svagt ramparti: Att fästa momentarmen mot en tunn plåt, plastdel eller kolfiberytan utan förstärkning kan skada ramen.
- Glömd gängläsning: Utan gängläsning kan skruvar vibrera loss, vilket kan leda till att momentarmen lossnar under körning.
- För kort momentarm: En arm som är för kort ger högre kraft i fästpunkten och kan överbelasta ramens fäste.
Tester och dimensionering
Omfattande tester av momentarmar och dropouts har utförts av eldrivna-fordon-gemenskapen. Dessa tester ger värdefulla insikter om vilka krafter som krävs för att skada olika typer av dropouts och hur effektiva momentarmar är.
Testresultat (ca 2009)
- Standardgaffel (aluminium): Axelrotation inträffar vid cirka 60–90 Nm vridmoment. Aluminiumdropouts tenderar att spricka eller deformeras permanent.
- Stålgaffel: Något tåligare, men även ståldropouts kan böjas upp vid höga belastningar (över 80–100 Nm).
- Med korrekt monterad momentarm: Systemet klarar ofta över 150 Nm utan problem, eftersom lasten fördelas över en större yta och tas upp av ramens huvudstruktur.
Dessa resultat visar tydligt att en momentarm kan fördubbla eller tredubbla den säkra vridmomentskapaciteten hos en standarddropout. För moderna högeffektmotorer (1000–3000 W eller mer) är en momentarm därför inte en “nice to have” utan en nödvändighet.
Dimensionering efter effekt
Som tumregel kan följande riktlinjer användas:
- Under 250 W: Momentarm oftast inte nödvändig på stålramar, men rekommenderas på aluminium.
- 250–750 W: Momentarm starkt rekommenderad, särskilt på aluminium eller fjädringsgafflar.
- 750–2000 W: Momentarm obligatorisk. Enkelsidig arm kan räcka på bra ramar.
- Över 2000 W: Dubbelsidig momentarm starkt rekommenderad.
Observera att detta är allmänna riktlinjer. Faktiska belastningar beror även på körsstil, terräng och motorns Kv/Kt-värden (se motorsidan för mer om detta). En motor med lågt Kv och högt Kt kan utveckla högre vridmoment än en högvarvig motor med samma effekt.
GBIKE och momentarmar
GBIKE-kiten använder kraftfulla direktdrivna navmotorer som kan leverera upp till nästan 6000 W momentan effekt. Vid dessa effektnivåer är en robust momentarm absolut nödvändig för säker drift.
Vi rekommenderar att alla GBIKE-användare monterar en högkvalitativ momentarm på både aluminiumramar och stålramar. För GBIKE 1 och kommande GBIKE 2 erbjuder vi momentarmar som är särskilt dimensionerade för våra motorers axeldiameter och effektspecifikation.
Tips för GBIKE-användare
Om du upplever onormala ljud, vibrationer eller märker att motorn rör sig i dropouten – sluta köra omedelbart och kontrollera momentarmen och alla fästen. En lossnad momentarm kan snabbt leda till allvarliga skador på både motor och ram, och i värsta fall även dig.
Slutsats
En momentarm är en liten men kritisk komponent som kan göra skillnaden mellan säker körning och allvarliga skador. Fysiken är enkel: höga vridmoment kräver robusta säkerhetslösningar. För alla kraftfulla navmotorer – och särskilt för högeffektkit som GBIKE – är en välmonterad momentarm inte förhandlingsbar.
Investera tid i korrekt montering, använd högkvalitativa komponenter och kontrollera regelbundet att allt sitter som det ska. Din säkerhet – och din cykels livslängd – är värd denna enkla åtgärd.
För fler tekniska detaljer om drivlinan, se vår artiklel om drivlinan.
